67— утлегарь-бакштаг, 68 — блинда-гафель, 69 — гальюн, 70 — киповая планка,
72 — фока-руслень, 73 — орудие, 74 — грота-руслень, 73 — шестивесельный баркас,
76 — флагшток фок-мачты, 77 — фор-брам-рей, 78. 80, 83 — перты, 79 — фор-марса-
рей, 81 — фор-марс, 82 — фока-гардель, 84 — фор-марса-драйреп, 85 — грот-стеньга.
86 — дирик-фал. 87 — фор-трисель-гафель, 88 — гафель-гардель. 89 — флагшток
грот-мачты, 90 — грот-гаф-топсель-рей. 91 — гаф-топсель-гитов, 92 — гаф-топсель-
шкот. 93 — грота-салинг, 94 — грота-гафель, 95 — гитовы грота. 96 — борг,
97 — утка флаг-фала, 98 — фор-салинг. 99 — гитовы фор-триселя, 100 — грота-гик.
101 — фока-рей. 102 — утлегарь, 103 — фор стеньга, 104 — фор-брам-стеньга.
ПАРУСА: А — бом-кливер, Б — кливер, В — фор-стень-стаксель, Г — фок, Д — фор-
марсель, Е — фор-брамсель, Ж — фор-трисель, 3 — грот-стень-стаксель, И — грот,
К — грот-гаф-топсепь.
Авторы Ю. Белецкий, А. Жигальский. Журнал «Моделист-конструктор», 1986

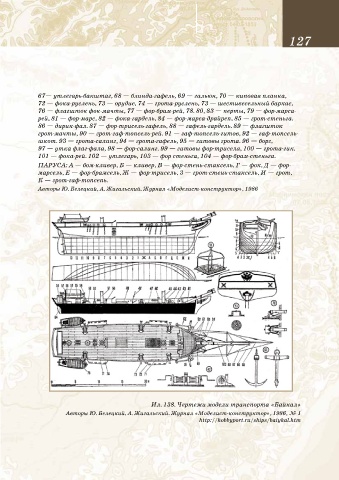

Ил. 138. Чертежи модели транспорта «Байкал»
Авторы Ю. Белецкий, А. Жигальский. Журнал «Моделист-конструктор», 1986, № 1
http://hobbyport.ru/ships/baiykal.htm
